主要功能

• 單獨或同步測量葉綠素?zé)晒夂?P700

• 兩個光系統的誘導動力學曲線（包括快相和慢相）

• 兩個光系統的快速光曲線和光響應曲線

• 淬滅分析、暗馳豫分析

• 典型的 P700 曲線測量

• 通過葉綠素?zé)晒夂?nbsp; P700 的同步測量獲知兩個光系統的電子傳遞動力學、電子載體庫的大小、圍繞 PSI 的環式電子傳遞動力學等

• 通過測量 P515/535 信號變化測量跨膜質子動力勢 pmf 及其組分跨膜質子梯度 ΔpH 和跨膜電位 Δψ

• “P515 Flux”信號能原位反映活體樣品處于穩態的偶聯電子和質子的流動速率

• 通過測量 NADPH 熒光估算 NADP 的還原程度

• 通過測量 9-AA 熒光來估算跨膜質子梯度 ΔpH

測量參數

• PS II參數：  Fo, Fm, F, Fm’, Fv/Fm, Y(II) 即 △F/Fm’, Fo’, qP, qL, qN, NPQ, Y(NPQ), Y(NO) 和 ETR(II) 等

• PS I參數：   P700, Pm, Pm’, P700red, Y(I), Y(ND), Y(NA) 和 ETR(I) 等

• P515/535參數：質子動力勢pmf，跨膜質子梯度 ΔpH，跨膜電位 Δψ 等

• NADPH/9-AA參數：NADP 的還原程度，ΔpH 等

• 其他測量參數：Post-Illumination（鼓包），PQ-Pool（PQ庫）等

應用領域

相當于兩臺 PAM-101/ 102/ 103 的功能，可同時測量光系統II活性（調制葉綠素?zé)晒猓┖凸庀到y(tǒng)I活性（P700 吸收變化），可用于、植物生理學、農學、林學、園藝學等領域光合作用機理研究。

擴展模塊 P515/535 可測量跨膜質子動力勢 pmf 及其組分跨膜質子梯度 ΔpH 和跨膜電位 Δψ 等，是葉綠素循環和光保護研究的強大工具。

擴展模塊NADPH/9-AA，可測量 NADPH 熒光和 9-AA 熒光，估算 NADP 的還原程度和跨膜質子梯度 ΔpH。

主要技術參數

• 主機：通用型（DUAL-C），可接標準檢測器，可擴展 P515/535，NADPH/9AA 等多種模塊。

• P700 雙波長測量光：LED，830 nm 和 875 nm

• PSII 熒光測量光：LED，460 nm（DUAL-DB）或 620 nm（DUAL-DR）

• 紅色光化光：LED 陣列，635 nm；最大連續光強 3000 μmol m-2 s-1

• 藍色光化光：LED，460 nm；最大連續光強 1100 μmol m-2 s-1

• 單周轉飽和閃光（ST）：200000 μmol m-2 s-1，5～50 μs 可調

• 多周轉飽和閃光（MT）：20000 μmol m-2 s-1，1～1000 ms 可調

• 遠紅光：720nm

選購指南

一、高等植物葉片測量基本款

系統組成：通用型主機，標準版檢測單元，數據線，工作臺，軟件等

注意：高等植物葉片測量紅光檢測器（Dual-DR）和藍光檢測器（Dual-DB）可任選其一

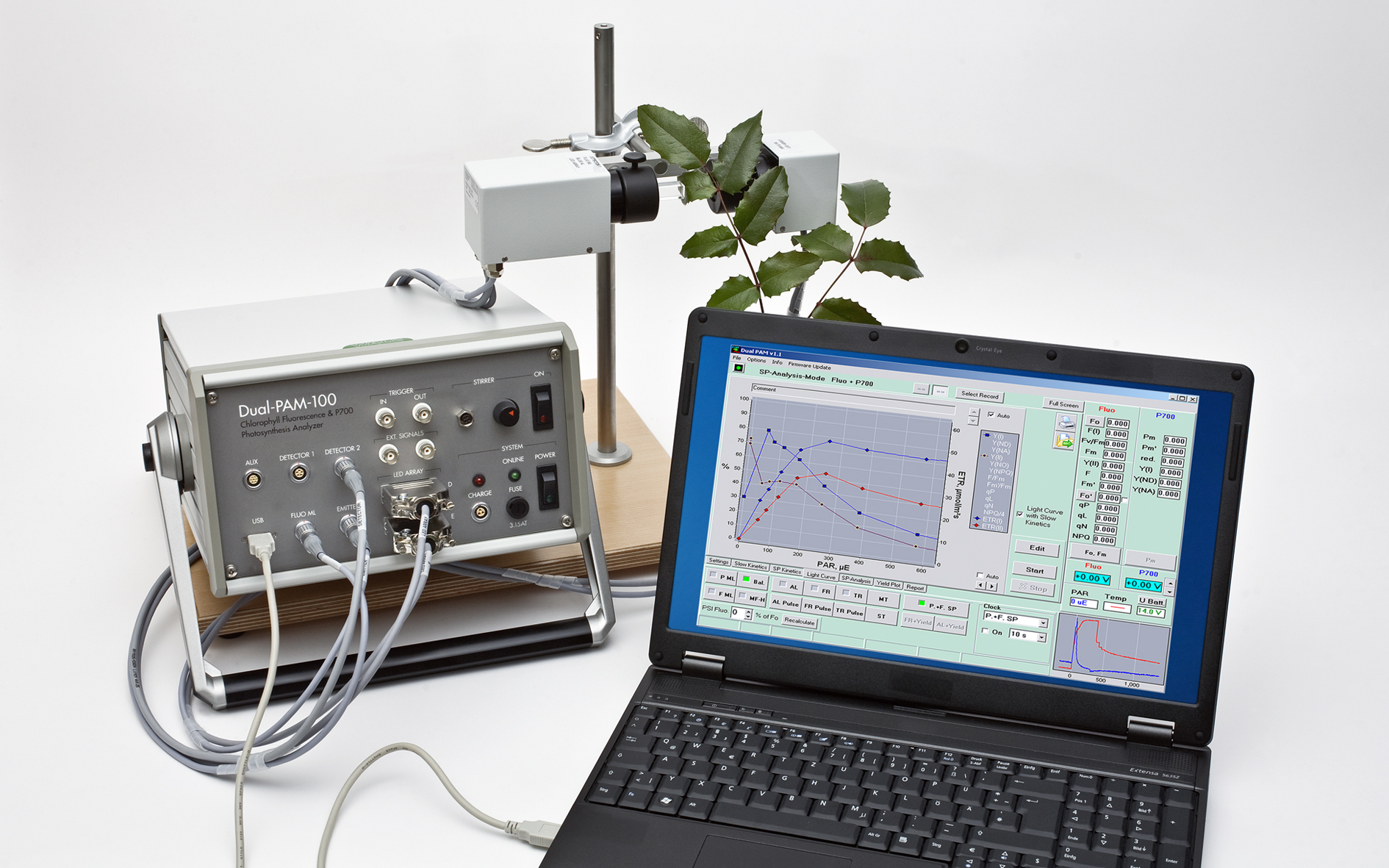

高等植物葉片測量基本款

二、懸浮樣品測量基本款

系統組成：通用型主機，標準版檢測單元，懸浮液的光學單元，數據線，工作臺，軟件等

注意：藻類測量時，藍藻請選擇紅光檢測器（Dual-DR），其他藻類可選藍光檢測器（Dual-DB）

懸浮樣品測量基本款

同步測量 PSII（紅色）和 PSI（藍色）的誘導曲線	同步測量 PSII（紅色）和 PSI（藍色）的光響應曲線	典型的 P700 測量曲線
打開飽和脈沖時葉綠素?zé)晒庑盘枺?span style="box-sizing:border-box;margin:0px;padding:0px;color:#FF0000;">紅色）和 P700（藍色）信號變化	以線性時間測量的熒光快速動力學曲線	以對數時間測量的熒光快速動力學曲線

三、其他擴展模塊

擴展測量一：P515/535模塊

	P515/535 模塊是 WALZ 公司為 DUAL-PAM-100 設計的測量模塊，可以直接連接 DUAL-PAM-100 的主機，測量 550-510 nm 的差式吸收以及 535 nm 波長的信號變化。P515/535 模塊可以測量光合器官的跨膜質子動力勢、跨膜電位（Δψ）、跨膜質子梯度（ΔpH）和玉米黃素（Zea）變化等內容。此外，該模塊還提供一種特殊的 “P515 Flux” 操作模式，可讓光化光以光-暗脈沖形式打開-關閉（1/1調制光/暗），原位測量活體樣品處于穩態的偶聯電子和質子的流動速率。
	通過測量 P515 變化得出質子動力勢兩個組分 Δψ 和 ΔpH	通過測量535 nm變化得出質子動力勢及其組分ΔpH	同步測量P515和535 nm信號的光響應曲線

擴展測量二：NADPH/9-AA 模塊

NADPH/9-AA 模塊是 WALZ 公司為 DUAL-PAM-100 設計的測量模塊，可以直接連接 DUAL-PAM-100 的主機，測量 NADPH 熒光和 9-AA 熒光。NADPH 熒光可用于估算 NADP 的還原程度，9-AA 熒光用于估算跨膜質子梯度 ΔpH。該模塊的一個很大特色是與標準探頭聯用，在國際上做到了同步測量葉綠素?zé)晒馀c NADPH 熒光。

NADPH 探頭圖示		同步測量 NADPH 熒光（藍色）與葉綠素?zé)晒猓?span style="box-sizing:border-box;margin:0px;padding:0px;color:#FF0000;">紅色）

擴展測量三：與光合儀 GFS-3000 聯用

同步測量 P700、葉綠素?zé)晒馀c氣體交換 同步測量 P700、葉綠素?zé)晒馀c氣體交換的暗-光誘導曲線 同步測量 P700、葉綠素?zé)晒馀c氣體交換的光響應曲線和 CO2 響應曲線 典型的氣體交換測量，如光合作用、蒸騰作用、呼吸作用 典型的葉綠素?zé)晒鉁y量，如誘導曲線、快速光曲線、淬滅分析、暗馳豫等 典型的 P700 曲線測量 葉綠素?zé)晒馀c P700 的快速誘導動力學等 編程進行復雜的同步或獨立測量 可升級增加同步測量 P515/535 的功能	專為 DUAL-PAM-100 與 GFS-3000 的同步測量設計，由特制葉室（帶溫度和PAR傳感器）、風扇、導光桿、電子盒與支架構成。同步測量時，光源完全由 DUAL-PAM-100 的測量頭提供，氣體交換由 GFS-3000 的紅外分析器檢測，P700 和葉綠素?zé)晒庥?DUAL-PAM-100 的檢測器測量。

四、其他可選附件

1，Dual-DPD：單獨的光電二極管檢測器單元，通過導光桿連接到 ED?101US/MD 上，配置 NADPH 模塊時推薦選配。

2，Dual-DPM：單獨的光電倍增管檢測器單元，用于較稀的懸浮液熒光測量，需要裝配到 ED-101US/MD 上使用。必須要同時配置測量頭 DUAL-DB 或 DUAL-DR 來激發調制熒光。

3，ED-101US/T： 控溫裝置，安裝在 ED-101US/MD 上，為懸浮液控溫；可外接循環水浴來控溫,

4，US-SQS/WB： 球狀微型光量子探頭，可插入樣品杯中測量 PAR；由主機 DUAL-C 控制。

5，PHYTO-MS：磁力攪拌器，連接到光學單元 ED-101US/MD 的底部對懸浮液進行攪拌。

6，DUAL-OP：擬南芥等小葉片測量用適配器，特制透光小孔適配器套裝，直徑 7 mm、5 mm 和 3 mm，對于擬南芥等小葉片的 P700 測量非常重要！

產地：德國 WALZ

參考文獻

數據來源：光合作用文獻 Endnote 數據庫，更新至 2016 年 9 月，文獻數量超過 6000 篇

原始數據來源：Google Scholar

Zhou, W., et al. (2016). "Effects of sodium bicarbonate concentration on growth, photosynthesis, and carbonic anhydrase activity of macroalgae Gracilariopsis lemaneiformis, Gracilaria vermiculophylla, and Gracilaria chouae (Gracilariales, Rhodophyta)." Photosynthesis Research: 1-12.

Yamori, W., et al. (2016). "A physiological role of cyclic electron transport around photosystem I in sustaining photosynthesis under fluctuating light in rice." Scientific Reports 6.

Yamamoto, H., et al. (2016). "Artificial remodelling of alternative electron flow by flavodiiron proteins in Arabidopsis." Nature Plants 2: 16012.

Wang, H., et al. (2016). "The sporulation of the green alga Ulva prolifera is controlled by changes in photosynthetic electron transport chain." Scientific Reports 6: 24923.

Xue, X., et al. (2016). "Development of the photosynthetic apparatus of Cunninghamia lanceolata in light and darkness." New Phytologist: n/a-n/a.

Shimakawa, G., et al. (2016). "Diversity in photosynthetic electron transport under [CO2]-limitation: the cyanobacterium Synechococcus sp. PCC 7002 and green alga Chlamydomonas reinhardtii drive an O2-dependent alternative electron flow and non-photochemical quenching of chlorophyll fluorescence during CO2-limited photosynthesis." Photosynthesis Research: 1-13.

Tadini, L., et al. (2016). "GUN1 controls accumulation of the plastid ribosomal protein S1 at the protein level and interacts with proteins involved in plastid protein homeostasis." Plant Physiology: pp. 02033.02015.

Takagi, D., et al. (2016). "Photorespiration provides the chance of cyclic electron flow to operate for the redox-regulation of P700 in photosynthetic electron transport system of sunflower leaves." Photosynthesis Research: 1-12.

Leonelli, L., et al. (2016). "Transient expression in Nicotiana benthamiana for rapid functional analysis of genes involved in non-photochemical quenching and carotenoid biosynthesis." The Plant Journal: n/a-n/a.

Meneghesso, A., et al. (2016). "Photoacclimation of photosynthesis in the Eustigmatophycean Nannochloropsis gaditana." Photosynthesis Research: 1-15.

Huang, W., et al. (2016). "PSI photoinhibition is more related to electron transfer from PSII to PSI rather than PSI redox state in Psychotria rubra." Photosynthesis Research: 1-8.

Mishanin, V. I., et al. (2016). "Light acclimation of shade-tolerant and light-resistant Tradescantia species: induction of chlorophyll a fluorescence and P700 photooxidation, expression of PsbS and Lhcb1 proteins." Photosynthesis Research.

Benson, S. L., et al. (2015). "An intact light harvesting complex I antenna system is required for complete state transitions in Arabidopsis." Nature Plants 1: 15176.

Gao, F., et al. (2015). "NdhV Is a Subunit of NADPH Dehydrogenase Essential for Cyclic Electron Transport in Synechocystis sp. Strain PCC 6803." Plant Physiology: pp. 01430.02015.

Gerotto, C., et al. (2015). "In Vivo Identification of Photosystem II Light Harvesting Complexes Interacting with PHOTOSYSTEM II SUBUNIT S." Plant Physiology 168(4): 1747-1761.

Giovagnetti, V., et al. (2015). "Assessment of the impact of photosystem I chlorophyll fluorescence on the pulse-amplitude modulated quenching analysis in leaves of Arabidopsis thaliana." Photosynthesis Research: 1-11.

Iwai, M., et al. (2015). "Light-harvesting complex Lhcb9 confers a green alga-type photosystem I supercomplex to the moss Physcomitrella patens." Nature Plants 1(2).

Timm, S., et al. (2015). "Mitochondrial Dihydrolipoyl Dehydrogenase Activity Shapes Photosynthesis and Photorespiration of Arabidopsis thaliana." The Plant Cell: tpc. 15.00105.

Tsabari, O., et al. (2015). "Differential effects of ambient or diminished CO2 and O2 levels on thylakoid membrane structure in light‐stressed plants." The Plant Journal 81(6): 884-894.

Zhao, J., et al. (2015). "NdhQ Is Required to Stabilize the Large Complex of NADPH Dehydrogenase in Synechocystis sp. Strain PCC 6803." Plant Physiology: pp. 00503.02015.

Zivcak, M., et al. (2015). "Repetitive light pulse-induced photoinhibition of photosystem I severely affects CO2 assimilation and photoprotection in wheat leaves." Photosynthesis Research: 1-15.
